macam-macam monitor DAN cara memperbaiki monitor

Macam-macam Monitor

1. Monitor Catoda Ray Tube (CRT)

Gambar untuk crt monitor



Monitor ini merupakan monitor yang mempunyai tabung yang memproduksi elektron untuk menembak layar, sehingga tercipta gambar di layar seperti cara kerja di televisi. Monitor ini memakai port 15 pin dengan 3 baris.
2. Monitor Liquid Crystal Display (LCD)

Gambar untuk LCD monitor



Cara kerja monitor ini adalah dengan pemberian stimulasi arus listrik dari luar kepada liquid crystal (materi biphenyl), sehingga akan mengubah properti dari cahaya yang dilewatkan crystal.
3. Monitor TFT LCD

Gambar untuk TFT LCD monitor


Teknologi TFT LCD berupa liquid crystal yang diisikan di antara dua pelat gelas, yaitu colour filter glass dan TFT glass. Colour filter glass mempunyai filter warna yang bertugas memancarkan warna, sedangkan TFT glass mempunyai Thin Film transistor sebanyak pixel yang ditampilkan. Liquid crystal bergerak sesuai dengan perbedaan voltase antara colour filter glass dengan TFT glass. Jumlah cahaya yang dipasok oleh Back Light ditentukan oleh jumlah pergerakan liquid crystal yang pada gilirannya akan membentuk warna.


Tabel jenis-jenis monitor menurut adapter card, resolusi warna, dan jumlah pin.
Keterangan:
MDA = Monochrome Display Adapter
EGA = Enhanced Graphics Adapter
VGA = Video Graphic ArrayCGA = Colour Graphic Adapter
XGA = X-Graphic Adapter
SVGA = Super Video Graphic Array
Tombol Pengatur Pada Monitor
Pada umumnya, setiap monitor dilengkapi dengan tombol menu pengaturan, seperti :
1. Saklar ON/OFF yang berfungsi untuk memutuskan dan menghubungkan sumber daya listrik.
2. Brightness Control, yaitu cerah atau redupnya layar.
3. Contrast Control, yaitu untuk mengatur cerah atau redupnya obyek pada layar.
4. Vertical Size Control (V. Hold), yaitu untuk mengatur area layar bagian bawah dan atas.
5. Vertical Line (V. Line), yaitu untuk mengatur tinggi rendahnya obyek pada layar.
6. Horisontal Size Control (H. Hold), yaitu untuk mengatur area layar bagian kiri dan kanan.
Monitor komputer / PC tidak jauh berbeda dengan pesawat penerima televisi. Perbedaan secara teknis yaitu monitor tidak memiliki rangkaian audio atau suara, sedangkan televisi memiliki penerima suara yang berbasis AM, FM, Zweiton, dan Nicam. Monitor memiliki rangkaian video (raster circuit) sebagai berikut : Pengolah video : Detector video, video driver, video output (pada rangkaian ini terdapat pengatur contrast)
Pengolah warna (Matrix RGB) : synchronisasi separator, integrator untuk oscillator, differensiator untuk oscillator horizontal, oscillator vertical (pada rangkaian ini terdapat pengatur V. Line dan V.Hold), vertical output, oscillator horisontal (pada rangkaian ini terdapat pengatur H. Hold), horisontal output, high voltage rectifier.
CRT (Cathoda Ray Tube) : Vertical, Horisontal deflection yoke dan degausing coil. Tabung Gambar (CRT)

Tabung gambar sangat berbeda-beda bila dibandingkan dengan tabung-tabung radio. Bentuk maupun fungsinya sangat berbeda.
Menurut jenisnya, tabung gambar bisa dibagi sebagai berikut :
Bentuk Tabung
Rangkaian RGB
Rangkaian RGB juga disebut sebagai rangkaian matrix. Adapun prinsip kerja rangkaian matrix adalah mengubah tegangan perbedaan warna yang telah dicampur dengan sinyal sinkronisasi yang diberikan demulator warna kembali menjadi tegangan perbedaan warna.Rangkaian matrix ini harus dapat mengadakan atau membuat agar perbandingan-perbandingan antara amplitudo-amplitudo tegangan perbedaan warna itu dapat mempunyai harga yang tepat, tak tergantung dari cara penguatan sebelumnya. Jadi dalam hal ini rangkaian matrix tersebut hanyalah tinggal mengusahakan untuk memperoleh amplitudo-amplitudo yang tepat dari ketiga tegangan-tegangan perbedaan warna yang belum direduksi yang diperlukan tabung gambar. Untuk itulah maka tabung-tabung di dalam rangkaian matrix itu harus sanggup memberikan penguatan-penguatan yang cocok terhadap tegangan perbedaan warna itu, sesuai dengan yang dibutuhkan oleh tabung gambar tersebut.
Rangkaian RGB
Yoke Defleksi
Leher tabung kita kenal kumparan pembelok atau yoke defleksi, yaitu kumparan untuk horisontal, dan kumparan untuk vertikal. Dalam kumparan untuk fokus pengaturan besar kecilnya arus diatur oleh sebuah potensiometer. Guna pembelokan ini ialah supaya gerak elektron yang semula menuju satu titik fokus yang harus disesuaikan dengan arah sejajar.Telah dijelaskan bahwa pengertian sinyal horisontal dalah untuk memberi perintah pada kumparan defleksi horisontal yang bekerja untuk menggerakan elektron daari kiri ke kanan/scanning horisontal. Sinyal ini berguna untuk mentrigger kumparan defleksi horisontal, supaya menjalankan gerak elektron dari kiri ke kanan pada akhir. Titik-titik gambar secara otomatis sinyal mati dan kembali lagi ke kiri dan otomatis digeserkan ke bawah pulsa blanking yang ditrigger oleh sinyal vertikal.Cara kerja yoke defleksi vertikal hampir sama dengan kumparan defleksi horisontal hanya saja dalam arah yang berlainan yaitu vertikal. Akibat adanya pembelok horisontal dan vertikal arah gerakan elektron tidak lagi ke kanan dan ke kiri tetapi menyebar ke seluruh bidang permukaan layar tabung dengan sama rata. Kedua kumparan ini diletakkan dalam leher tabung, akibatnya arah gerak elektron tidak lagi vertikal atau horisontal tetapi dalam arah resultan. Hasil dari tarikan kedua kumparan ini akan menyebar dengan sama rata. Di dalam prakteknya kumparan ini dijadikan satu dan dinamai yoke defleksi atau defleksi coil.Kerusakan pada yoke biasanya mengakibatkan Raster pada satu garis, horisontal atau vertikal, Gambar trapesium, Gambar miring ke kiri/ke kanan, warna gambar tidak fokus atau terpisah, indikator hidup, layar gelap.Caranya adalah dengan mengganti atau menyetelnya, jangan lupa untuk mengendurkan terlebih dahulu kunci pada leher tabung.
Proses Penyetelan Yoke
Pelacakan Kerusakan
Teknik yang digunakan dalam pelacakan kerusakan adalah teknik lokalisasi tiap blok rangkaian. Langkah pertama, pastikan bahwa sumber daya listrik benar-benar ada dan tersambung dengan baik. Apabila monitor dinyalakan dan tidak disambungkan dengan sistem unit, monitor tidak menampilkan apapun. Dengan bantuan seperangkat sistem unit dan pastikan bahwa video card berfungsi dengan baik, sehingga kita bisa melihat gejala apa yang muncul pada saat power ON/OFF dinyalakan.
Dari hasil tersebut kita bisa menganalisa bagian apa yang bermasalah. Contoh masalah dan kemungkinan kerusakannya.
Gejala dan Kerusakan Monitor:
Langkah Awal Pembongkaran Monitor Sebelum membongkar monitor, jangan lupa untuk menyiapkan alat-alat. Hal ini untuk menghindari terjadinya pemaksaan/pemerkosaan dalam membongkar monitor. Siapkan juga alas kaki yang terbuat dari karet agar tidak terkena arus listrik statis. Langkah pertama dalam membongkar monitor adalah membuka casing monitornya. Jangan dipaksa karena beberapa monitor agak sulit dibuka walaupun baut-bautnya sudah dilepas semua. Beberapa monitor ada yang menggunakan sistem socket untuk mengencangkan casingnya.

Gambar. Pembongkaran Casing Monitor Proses Grounding Setelah casing terbuka, lakukan proses grounding.
Caranya, sambungkan obeng ke kabel. Tempelkan ujung kabel yang lainnya ke ground (seng). Tempelkan ujung kabel yang menempel pada obeng ke kepala playback. Hati-hati !
Meskipun sudah mati, play back masih memiliki tegangan tinggi. Beberapa capasitor dalam monitor juga dimungkinkan masih menyimpan tegangan yang bisa buat anda kesetrum.
Grounding
Pelacakan Kerusakan Teknik yang digunakan dalam pelacakan kerusakan adalah teknik lokalisasi atau fokus pada blok rangkaian atau bagian yang dimungkinkan menglami kerusakan.
Apabila sumber daya listrik sudah benar-benar tersambung dengan baik, tetapi pada monitor tidak menampilkan apapun saat dinyalakan. Dengan bantuan seperangkat sistem unit dan dipastikan video card berfungsi dengan baik gejala apa yang muncul saat power ON/OFF dinyalakan. Dari hasil tersebut kita bisa menganalisa bagian apa yang bermasalah.

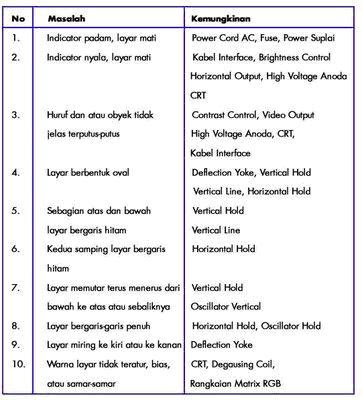

Tabel Kemungkinan Kerusakan :
Mencari Kerusakan Pada Blok Power Regulator Gejala: Lampu indikator mati, layar gelap.
Pelacakan Kerusakan Pada Rangkaian Horisontal Gejala:
Lampu indikator hidup tetapi layar gelap
Secara umum rangkaian horizontal berfungsi untuk membangkitkan tegangan tinggi. Rangkaian horizontal ini terdiri dari oscillator horizontal, driver horizontal, dan penguat horizontal. Oscillator kan membangkitkan sinyal-sinyal atau tegangan-tegangan defleksi horizontal dan vertical yang dibutuhkan untuk mengatur scanning garis-garis pada layar CRT secara merata di seluruh permukaan. Sinyal defleksi horizontal mengatur jalannya gerakan berkas elektron ke kiri ke kanan/scanning ke arah horizontal, sedangkan sinyal defleksi vertikal mengatur jalannya dari atas ke bawah. Sinyal oscillator horizontal akan diperkuat oleh driver horizontal sebelum masuk ke penguat horizontal. Adapun tugas dan fungsi penguat horizontal adalah menghasilkan suatu tegangan dengan bentuk dan amplitudo tertentu yang akan disalurkan ke defleksi horizontal. Di samping itu juga akan menghasilkan tegangan tinggi bagi tabung. Di dalam rangkaian horizontal, rangkaian pembangkit tegangan tinggi berfungsi untuk menaikkan tegangan antara 10 KV – 50 KV. Sebelum tegangan tinggi ini msauk ke anoda, CRT diratakan/disearahkan dulu melalui dioda tegangan tinggi (dioda HVREC). Yang harus diingat didalam perbaikan horizontal kita harus memakai CPU.
Tabel Rangkaian :
Pelacakan Kerusakan Pada Rangkaian Vertikal
Gejala:

Indikator hidup dan raster berbentuk garis horizontal. angkaian vertikal berfungsi untuk membangkitkan sinyal-sinyal yang berbentuk gigi gergaji yang diumpankan kepada yoke defleksi untuk penelusuran atau scanning secara vertikal pada layar/tabung CRT. Gerakan scanning ini dilakukan sebanyak 50 kali tiap detik. Agar jalannya scanning pada layar CRT cocok maka oscillator disinkronkan oleh pulse-pulse sinkron vertikal yang datangnya dari CPU.
Blok dan Flowchart Tabel Rangkaian :
Rangkaian RGB :
Secara umum rangkaian RGB berfungsi untuk mengatur sinyal-sinyal perbedaan warna sekaligus memperkuat sinyal video. Rangkaian RGB ini sangat berperanan penting dalam pengaturan warna-warna pada layar CRT. Rangkaian ini menghasilkan tiga warna dasar disebut juga warna dasar yakni R=Merah, G=Hijau, B=Biru. Seedangkan warna-warna yang dihasilkan setelah pencampuran dari warna dasar disebut warna sekunder atau warna campuran. Rangkaian :

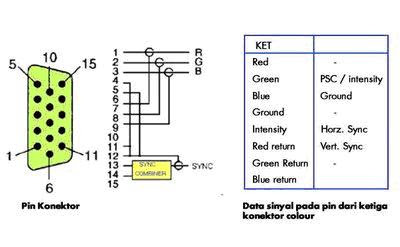

Pin Conector Kerusakan pada konektor ini juga bisa berakibat fatal, diantaranya warna menjadi dasar, misalnya biru saja, merah atau hijau yang pasti warna tidak normal. Dapat juga mengakibatkan tidak ada tampilan pada layar monitor. Pin Connector :
Jadi untuk mengatasinya kita tinggal membuka socketnya dan lihat apakah ada kabel yang putus (ini hanya berlaku pada monitor yang memiliki konektor yang bisa bongkar pasang), dan untuk monitor yang konektornya tidak bisa dibongkar pasang maka kita tinggal membeli kabel datanya dan memasang kembali sesuai dengan susunannya. Gmbr Pin Konektor Yang Rusak :
Kerusakan Lain yg Sering Terjadi 1. Gambar Gelap

Cara mengatasinya adalah ubah posisi pengaturan screen pada playback dengan obeng (+) atau bintang kemudian putar ke kanan tapi jangan terlalu banyak. Posisi monitor dalam keadaan menyala. Lakukan dengan hati-hati.
2. Gambar Berbayang/Buram (Tidak Fokus)

Atur kembali posisi pengaturan fokus pada playback dengan obeng + atau bintang (putar ke kanan tapi jangan terlalu banyak) sampai dihasilkan gambar yang enak dilihat. Jika dalam beberapa waktu settingan berubah lagi, dan ini terjadi terus-menerus, dapat dikatakan bahwa playbacknya rusak. Ada dua cara memperbaikinya, pertama adalah mengganti dengan playback yang baru sesuaikan dengan serinya. Cara kedua adalah dengan mencangkok playback tersebut (tidak dibahas).
3. Warna Kurang Pas (Satu warna terlalu dominan)

Ini berarti kerusakan pada bagian RGB. Caranya adalah dengan memperhatikan solderan di PCBnya (kemungkinan ada yang aus). Jika ditemukan, solder ulang. Setelah itu coba mainkan trimpot yang ada pada PCB tersebut (lihat gambar). Hati-hati dalam memutarnya jangan terlalu banyak, karena akibatnya akan fatal. Jika ada perubahan pada setiap trimpot yang diukur pada rangkaian RGBnya sudah kembali berjalan normal. Akan tetapi jika ada satu saja yang tidak berfungsi maka kemungkinannya adalah transistor-transistor penguatnya (tidak dibahas).
Sekian beberapa gambaran tentang monitor dan perbaikannya. Mungkin dapat menambah ide bagi anda semua, dan artikel tadi masih jauh dari lengkap, karena dalam praktek masih banyak lagi kendala atau masalah yang lebih bervariasi.
